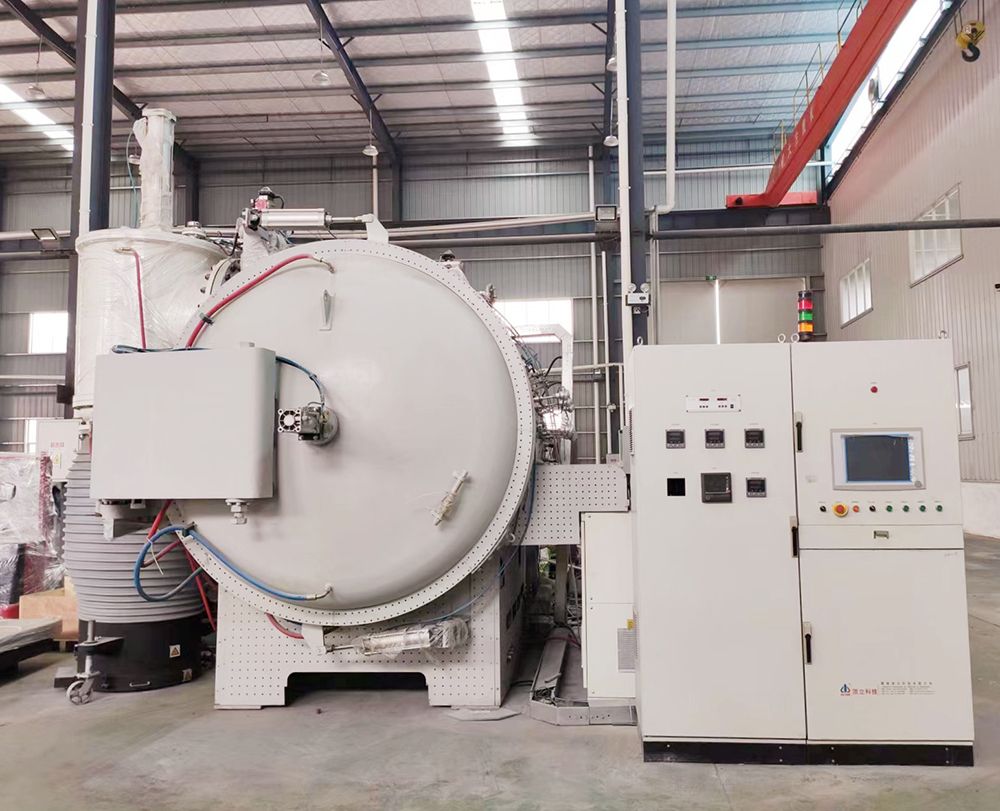

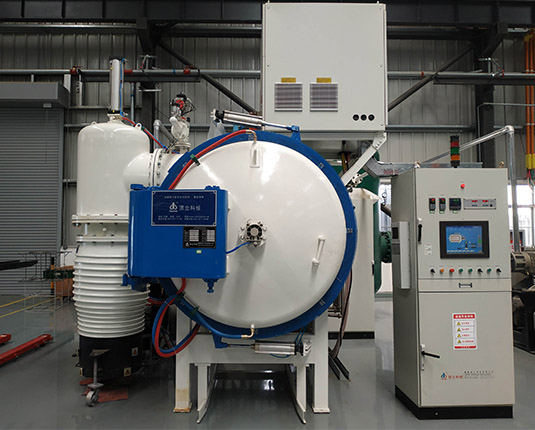

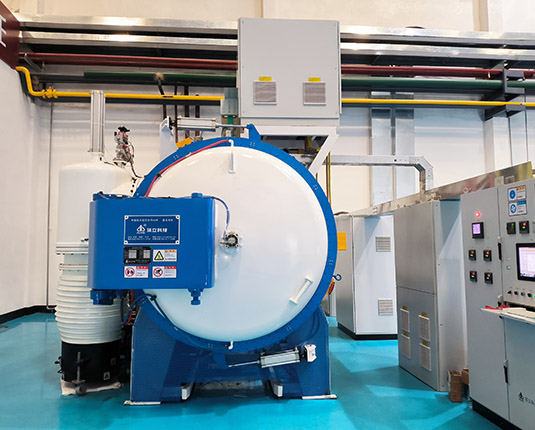

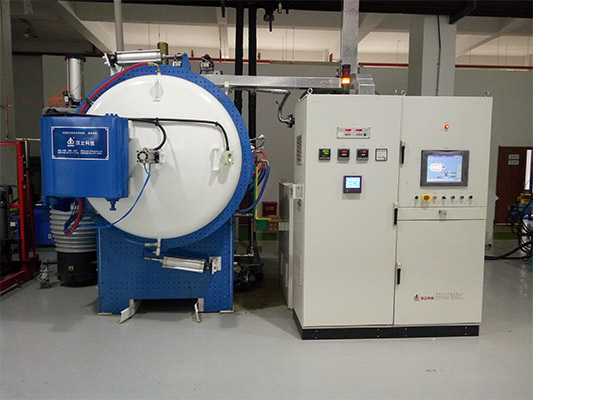

真空气淬炉
产品描述：
卧式单室真空高压气淬炉主要用于工具钢、模具钢、高速钢、超高强度钢等材料的真空气体淬火等，对装炉工件形状无特殊要求，气淬后零件变形小，冷却效果好。
技术特征：
1、炉体是卧式、单室、水平装料结构形式，开启炉门方式按用户需求设置;
2、炉胆经模块化设计，炉温均匀性、冷却均匀性皆好;
3、依据零件不同冷速要求，可悬着单一换热器及双级、甚至多级换热器炉胆冷却结构;
4、针对实际处理零件可选后吸风气淬循环系统、前吸风气淬循环系统;
5、采用双级换热器，换热面积较常规增大一倍。
技术规格：
| 参数型号 | HVGQ-335S | HVGQ-446S | HVGQ-557S | HVGQ-669S | HVGQ-7711S | HVGQ-8812S | HVGQ-9912S | HVGQ-121215S |
| 有效热区 W×H×L（mm） | 300×300×500 | 400×400×600 | 500×500×700 | 600×600×900 | 700×700×1100 | 800×800×1200 | 900×900×1200 | 1200×1200×1500 |
| 装载重量（Kg） | 75 | 250 | 400 | 600 | 1000 | 1200 | 1350 | 2000 |
| 加热功率（Kw） | 48 | 75 | 90 | 150 | 270 | 360 | 480 | 540 |
| 最高温度（℃） | 1150 | 1150 | 1150 | 1150 | 1150 | 1150 | 1150 | 1150 |
| 1350 | 1350 | 1350 | 1350 | 1350 | 1350 | 1350 | 1350 | |
| 温度均匀性（℃） | ±5 | ±5 | ±5 | ±5 | ±5 | ±5 | ±5 | ±5 |
| 真空度（Pa） | 4×10-1 | 4×10-1 | 4×10-1 | 4×10-1 | 4×10-1 | 4×10-1 | 4×10-1 | 4×10-1 |
| 4×10-3/6×10-4 | 4×10-3/6×10-4 | 4×10-3/6×10-4 | 4×10-3/6×10-4 | 4×10-3/6×10-4 | 4×10-3/6×10-4 | 4×10-3/6×10-4 | 4×10-3/6×10-4 | |
| 压升率（Pa/h） | ≤0.26 | ≤0.26 | ≤0.26 | ≤0.26 | ≤0.26 | ≤0.26 | ≤0.26 | ≤0.26 |
| ≤0.67 | ≤0.67 | ≤0.67 | ≤0.67 | ≤0.67 | ≤0.67 | ≤0.67 | ≤0.67 | |
| 气淬压力（bar） | 6/10/15/ | 6/10/15/ | 6/10/15/ | 6/10/15/ | 6/10/15/ | 6/10/15/ | 6/10/15/ | 6/10/15/ |
| 20/40/60 | 20/40/60 | 20/40/60 | 20/40/60 | 20/40/60 | 20/40/60 | 20/40/60 | 20/40/60 | |
| 冷却气体（99.995%） | N2/Ar/He | N2/Ar/He | N2/Ar/He | N2/Ar/He | N2/Ar/He | N2/Ar/He | N2/Ar/He | N2/Ar/He |
以上参数可根据工艺要求进行调整，不作为验收依据，具体以技术方案和协议为准。
配置选择：
炉门开启方式：回转式、平开式、垂直升降式;
气淬方式：圆周360度喷嘴射流冷却/炉体外置换热器循环冷却/
气流上下垂直交替和左右交替冷却;
炉胆：石墨加热元件与石墨毡复合屏合成结构/
钼加热元件与全金属隔热屏合成结构;
真空泵组和真空计：进口、高品质国产;
真空度：高真空、中真空;
PLC：西门子、欧姆龙、三菱;
控温仪表：岛电、欧陆、霍尼韦尔;
热电偶：K型分度号、N型分度号、S型分度号;
记录仪：有纸记录仪、无纸记录仪;
人机界面：模拟屏、计算机触摸屏;
电器元件：高品质国产、施耐德、西门子;
